Equilíbrio de fases envolvendo substâncias puras.#

A estabilidade das fases pode ser descrita pela entropia de cada fase:

\[ \left ( \frac{\partial μ}{\partial T} \right )_p = -S_m \]

Como \(S_{m,sol} < S_{m,l} << S_{m,g} \), obtemos o seguinte gráfico:

eq_fase

O gráfico indica a região de estabilidade de cada fase. A interseção das curvas, pontos nos quais o potencial químico deduas fases se igualam, representam as regiões de transição de fase. Por consequência, os valores de temperatura para transição de fase.

Outra formas de representarmos o diagrama de fases de uma substância, é por meio de um gráfico de p versus T. Neste gráfico a região delimitada pelos pontos B e E representa a fase sólida. A fase líquida está contida na região delimitada pelos pontos E e D. Enquanto que a fase gás fica abaixo da curva delimitada pelos pontos B e D. As curvas que delimitam cada fase representam as regições transição de fase. A curva BA é a curva de sublimação, a curva AE é a curva de fusão e a curva AD representa o processo de ebulição. Dois pontos especiais podem ser identificados no gráfico: os pontos A e D. O ponto A representa o ponto triplo do diagrama de fases. Nele, as fases sólida, líquida e gás coexistem em equilíbrio. O ponto D define o estado crítico da substância. Acima deste ponto não se pode definir uma região de transição líquido-vapor, havendo assim uma indistinguibilidade das fases líquida e gás. Acima do ponto crítico é dito que a substância se encontra no estado crítico.

diagrama-fase-co2

O coeficiente angular da curva de p versus T, \( \frac{dp}{dT} \), na região bifásica pode ser calculado pela equação de Clapeyron:

\[ \frac{dp}{dT} = \frac{\Delta S}{\Delta V} \]

Para mudanças de estado reversíveis podemos fazer \(\Delta S = \frac{\Delta H}{T} \) .

A equação de Clayperon pode ser resolvida para as três regiões bifásicas: sólido-líquido, sólido-vapor, e líquido-vapor. A integração na região de equilíbrio sólido-líquido, considerando um pequeno intervalo de temperaturas e \( \Delta _{fus}H \) como constante neste intervalo, nos leva a equação:

\[p_2 – p_1 = \frac{\Delta _{fus}H}{\Delta_{fus} V} ln(\frac{T_2}{T_1})\]

A integração nas regiões de sólido-vapor e líquido-vapor retornam equações similares, sendo o único termo diferente as entalpias de fusão e sublimação:

\( ln(\frac{p_2}{p_1}) = \frac{\Delta _{vap}H}{R} (\frac{1}{T_2} - \frac{1}{T_1}) \) líquido-vapor

\( ln(\frac{p_2}{p_1}) = \frac{\Delta _{sub}H}{R} (\frac{1}{T_2} - \frac{1}{T_1}) \) sólido-vapor

Os exercícios resolvidos mostrarão como usar a equação de Clayperon para estudar o equilíbrio de fases e obter propriedades termodinâmicas de transição de fase. Para a resolução dos exercíos faremos uso das bibliotecas Numpy e Matplolib.
# Tudo começa com a importação dos módulos necessários para fazer as contas
import numpy as np
import matplotlib.pyplot as plt

Exercício 1)#

Use os dados abaixo de temperatura-pressão de vapor para determinar \(\Delta_{sub} Hº\), \(\Delta_{vap} Hº\) e \(\Delta_{fus} Hº\) para a água a 0ºC:

Gelo

p/torr

3.880

4.045

4.217

4.395

4.579

T/ºC

-2.0

-1.5

-1.0

-0.5

0.0

Água

p/torr

4.579

4.750

4.926

5.107

5.294

T/ºC

0.0

0.5

1.0

1.5

2.0

Solução:#

De acordo com a integração da equação de Clayperon \( \left ( \ln(\frac{p_2}{p_1} \right) = - \frac{\Delta_{vap} Hº}{R} \times \left ( \frac{1}{T_2}-\frac{1}{T_1} \right )\), um gráfico de ln(p) contra 1/T deve ser linear e apresentar coeficiente angular igual a \(-\frac{\Delta Hº}{R}\). Resolvendo inicialmente para o gelo:

# Definindo os vetores que serão plotados
# Resolvendo para o gelo

p = np.array([  3.880 , 4.045 , 4.217 , 4.395 , 4.579]) #torr
t_celsius = np.array([ -2.0 , -1.5 , -1.0 , -0.5 , 0.0]) #ºC
T = 273 + t_celsius

lnP = np.log(p)
iT = 1/T

#regressão linear
deg = 1
z = np.polyfit(iT, lnP, deg)
y = np.poly1d(z)

DH_sub = -8.314*z[0] # calculando deltaH de sublimação

print('coeficiente angular = ' + format(z[0] , ' 6.5f'))
print('coeficiente linear = ' + format(z[1] , ' 6.5f'))
print('entalpia de sublimação (J/mol)= ' + format(DH_sub , ' 6.5f'))
coeficiente angular = -6129.91617
coeficiente linear =  23.97549
entalpia de sublimação (J/mol)=  50964.12304

Faremos a construção do gráfico de p versus T para fins didáticos. Desta forma fica mais fácil visualizar que a equação obtida descreve uma reta de ln(p) em função de 1/T.

# Criando os gráficos
# estes dois parâmetros precisam aparecer antes da definição do plot
plt.rcParams.update({'font.size': 16}) #define o tamanho da fonte
plt.figure(figsize=(10,8)) #define as dimensões do gráfico

plt.plot(iT,lnP,'*')
plt.plot(iT,y(iT), color='blue', linewidth=1)
plt.xlabel(r'$T^{-1} (K^{-1} )$')
plt.ylabel('ln(p)(torr)')
plt.show
<function matplotlib.pyplot.show(*args, **kw)>
_images/Eq_Fases_puros_13_1.png
# Resolvendo para água
#Definindo os vetores que serão plotados

p = np.array([  4.579 , 4.750 , 4.926 , 5.107 , 5.294]) #torr
t_celsius = np.array([ 0.0 , 0.5 , 1.0 , 1.5 , 2.0]) #ºC
T = 273 + t_celsius

lnP = np.log(p)
iT = 1/T

#regressão linear
deg = 1
z2 = np.polyfit(iT, lnP, deg)
y1 = np.poly1d(z2)
DH_vap = -8.314*z2[0] # calculando deltaH de vaporização

print('coeficiente angular = ' + format(z2[0] , ' 6.5f'))
print('coeficiente linear = ' + format(z2[1] , ' 6.5f'))
print('entalpia de vaporização (J/mol)= ' + format(DH_vap , ' 6.5f'))
coeficiente angular = -5445.28900
coeficiente linear =  21.46772
entalpia de vaporização (J/mol)=  45272.13274

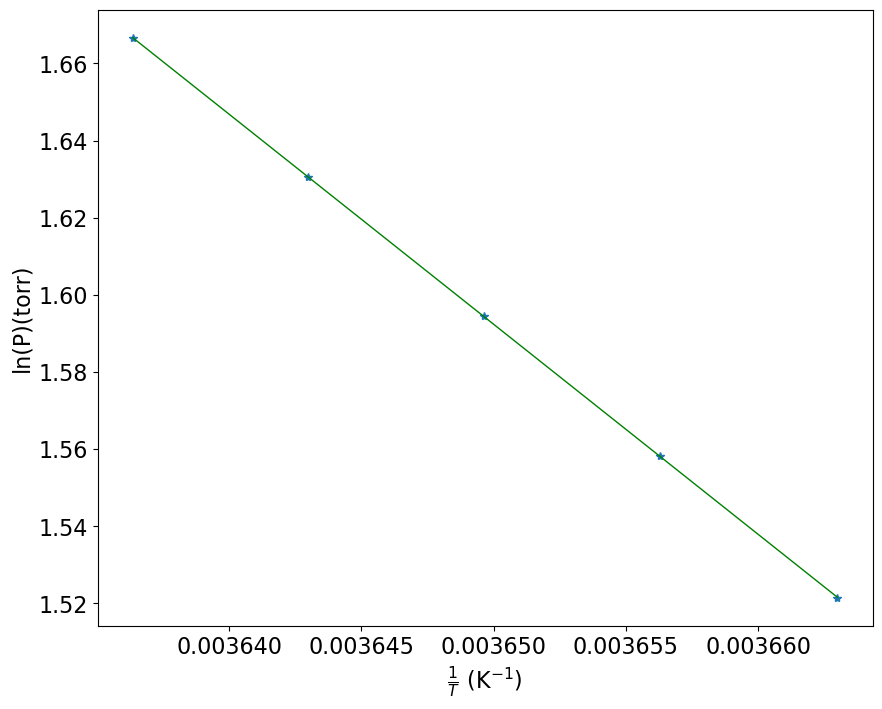

Novamente faremos a construção do gráfico de p versus T para fins didáticos. Desta forma fica mais fácil visualizar que a equação obtida descreve uma reta de ln(p) em fundção de 1/T.

# Criando os gráficos
# estes dois parâmetros precisam aparecer antes da definição do plot
plt.rcParams.update({'font.size': 16}) #define o tamanho da fonte
plt.figure(figsize=(10,8)) #define as dimensões do gráfico

plt.plot(iT,lnP,'*')
plt.plot(iT,y1(iT), color='green', linewidth=1)
plt.xlabel(r'$\frac{1}{T} (K^{-1})$')
plt.ylabel('ln(P)(torr)')
plt.show
<function matplotlib.pyplot.show(*args, **kw)>
_images/Eq_Fases_puros_16_1.png

Sabendo que: \( \Delta_{sub} Hº = \Delta_{vap} Hº + \Delta_{fus} Hº\)

DH_fus = DH_sub - DH_vap
print('entalpia de fusão (J/mol)= ' + format(DH_fus , ' 6.5f'))
entalpia de fusão (J/mol)=  5691.99029

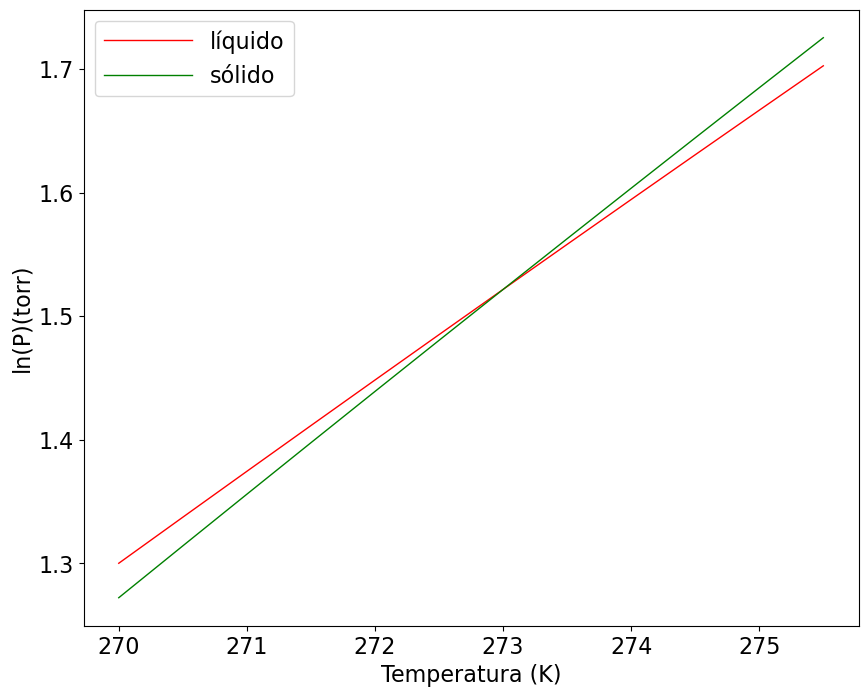

A partir das entalpias obtidas, vamos construir um gráfico onde as equações para o equilíbrio líquido-vapor e sólido-vapor são plotadas em conjunto. O ponto onde as curvas se encontram é a condição de T e p de equilíbrio de fases. Em temperaturas abaixo de 273 K a curva do sólido apresenta menor pressão de vapor, logo, este estado é mais estável nesta faixa de temperaturas. Acima de 273 K, a curva do líquido apresenta menores valores de pressão de vapor, indicando que o líquido é mais estável em temperaturas superiores a 273 K.

#Criando um intervalo de temperaturas que se inicia em 270 K e termina em 276 K.
#O intervalo de valores é 0.5K.

T = np.arange(270,276,0.5) #criando um intervalo de temperaturas
iT = 1/T

# Criando os gráficos
# estes dois parâmetros precisam aparecer antes da definição do plot
plt.rcParams.update({'font.size': 16}) #define o tamanho da fonte
plt.figure(figsize=(10,8)) #define as dimensões do gráfico


#Gráfico do líquido-vapor
plt.plot(T,y1(iT), color='red', linewidth=1,label='líquido')

#Gráfico do sólido-vapor
plt.plot(T,y(iT), color='green', linewidth=1,label='sólido')

plt.xlabel('Temperatura (/K)')
plt.ylabel('ln(P)(torr)')
plt.legend(handlelength=4,loc='best')
plt.show
<function matplotlib.pyplot.show(*args, **kw)>
_images/Eq_Fases_puros_20_1.png
